МУФТЫ ДИСКОВЫЕ ПОЛУЖЕСТКИЕ ПЛАСТИНЧАТЫЕ ТУ 4171-001-84073949-08

Муфты
дисковые полужесткие пластинчатые

Для тепловых, атомных и гидроэлектростанций, нефте и газодобывающих, нефте и газоперерабатывающих, нефтехимических, химических, целлюлозно-бумажных и других производств.

Опросный лист
Посмотреть
О продукции

Муфты упругие ТУ 4171-001-84073949-08

  • Стальные полужесткие дисковые муфты соединяют вращающиеся элементы и передают крутящий момент, не меняя направления вращения
  • Cнижают нагрузку на подшипники и компенсируют перекосы соосных валов, что продлевает работу насосов, компрессоров и другого оборудования.
  • Производитель «АНП Сервис» выпускает стальные дисковые муфты по ТУ 4171-001-84073949-08 и в соответствии с ГОСТ 26455-97: одинарные, сдвоенные, их разновидности.
  • Максимальный диаметр вала — 190-200 мм, диапазон крутящего момента — от 40 до 63 000 Н·м.
  • Подбор и проектирование в соответствии с индивидуальными размерами и техническими характеристиками оборудования Заказчика.

Программы по совершенствованию продукции:

  • Помимо стандартных моделей у производителя        «АНП Сервис» можно купить усовершенствованные версии — картриджной конструкции (тип 2Т).
  • Муфты типа 2Т соответствуют стандарту API 671 «Муфты специального назначения для нефтяной, химической, газовой промышленностей».
  • В компании действует программа по унификации: на складе всегда в наличии несколько типоразмеров, готовых к доработке в ремонтно-механическом цехе (тип 3).
  • Промежуточный вал собирается и фиксируется при помощи шпоночых пазов. Таким образом, длина проставки может быть отрегулирована «по месту».
  • Внутренние диаметры полумуфт могут быть доработаны непосредственно перед установкой, в случае когда снятие размеров заруднительно.
  • Благодаря этому муфту тип 3 можно оперативно подготовить для установки на любое оборудование. достаточно расточить внутренние диаметры и подрезать промвал.

Преимущества стальных полужестких муфт

  • Снижают нагрузку на подшипники. Не шумят, не вибрируют, уменьшают динамическую нагрузку насосных, компрессорных, других агрегатов.
  • Просты в монтаже-демонтаже благодаря соединительным самозатягивающимся гайкам. Не требуют специального инструмента.
  • Упругая конструкция: пластинчатые части компенсируют перекосы, угловые, радиальные смещения. При длительной эксплуатации они допускают радиальное смещение до 1,5 мм, осевое — до 3,5 мм, взаимное смещение торцов до 3,5 мм.
  • Практически не имеют ограничений в сроке эксплуатации. При своевременной диагностике усталостных напряжений металла.
  • В конструкции нет трущихся частей, зазоров: смазочные материалы не понадобятся. Техническое обслуживание — тоже.
  • Устойчивы к коррозии, механическим воздействиям, перепадам температур. Для создания защитного покрытия применена технология фосфатирования металла.

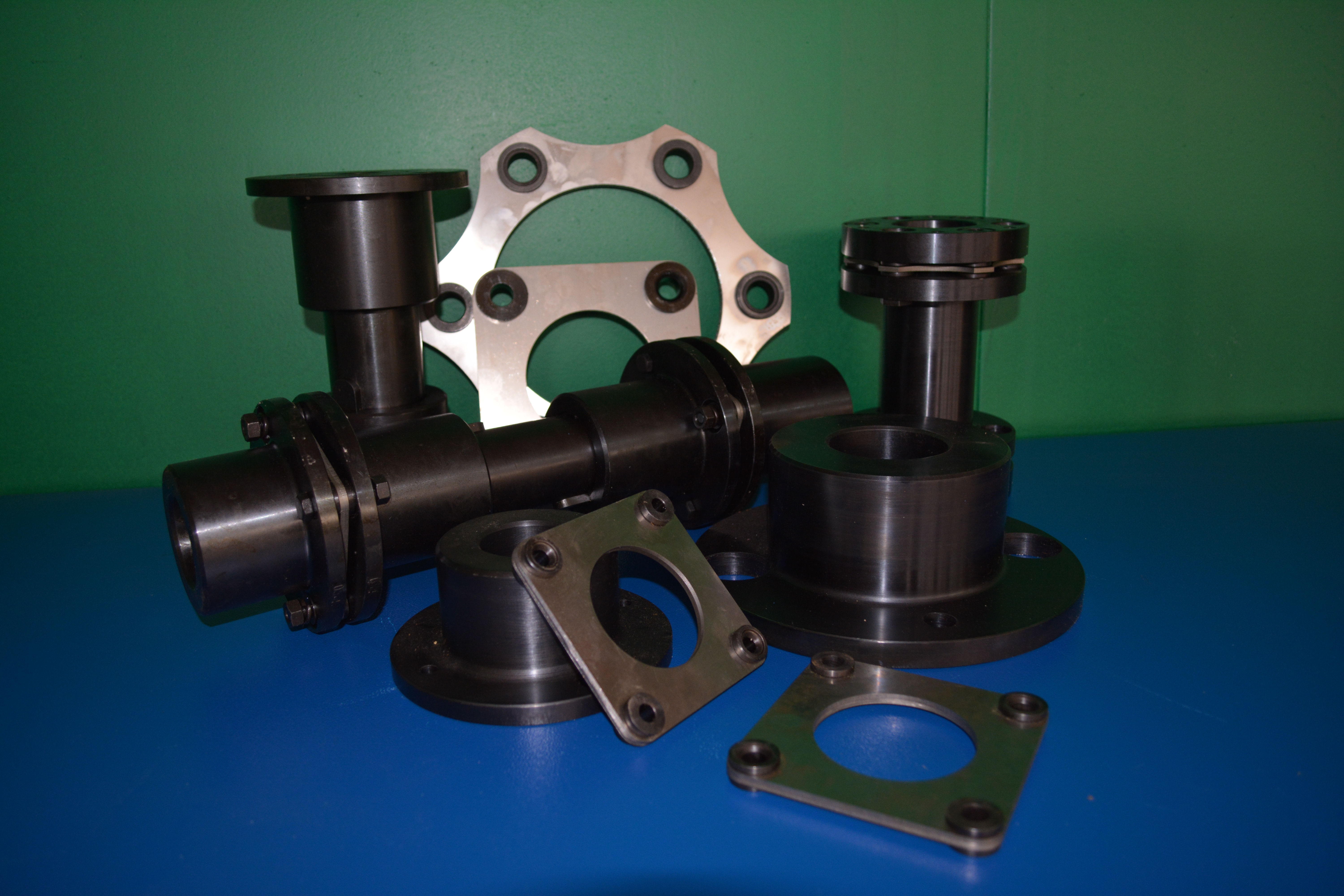

Полужесткие муфты

Сферы применения

Стальные упругие пластинчатые муфты устанавливают в динамическое оборудование на предприятиях нефте-газодобывающей отрасли, энергетики, нефте-газопереработки, нефтехимии, целлюлозно-бумажной, химической, металлургической и других сфер. Это могут быть:
  • технологические;
  • технологические;
  • питательные;
  • винтовые;
  • плунжерные;
  • вакуумные;
  • транспортные;
  • котельные и другие насосы;
  • центробежные, винтовые, поршневые компрессоры;
  • маломощные механические приводы;
  • блочно-модульные станции;
  • конвейеры и прочее оборудование.

Классификация

У производителя «АНП Сервис» можно купить муфты дисковые или пластинчатые типа МПП следующих видов:
  • Одинарные, сдвоенные для близко расположенных вращающихся элементов — Тип-1 и Тип-1.1;
  • Сдвоенные с промежуточной втулкой — Тип-2;
  • Сдвоенные с промежуточным валом — Тип-3;
  • Картриджные по стандарту API 671 (ISO 10441:2007) — Тип-2Т.

Принцип работы

  • Дисковая полужесткая муфта предназначена для передачи крутящего момента через диски, компенсации несоосностей и соединения элементов привода.
  • По сравнению с жесткими, полужесткие по минимуму вибрируют и шумят.
  • Во время работы соединительные пластинчатые части подвергаются упругой деформации, чем компенсируют перекосы.

Технические характеристики

  • Крутящий момент, Н·м: от 40 до 63 000.
  • Типы: с одним комплектом дисков или с двумя.
  • Разновидности: с промежуточной втулкой или валом.
  • Максимальное смещение по оси: до 2—7,2 мм.
  • Максимальный диаметр вала, мм: до 190—200 мм.
  • Максимальное угловое смещение: до 1,½ º.
  • Максимальная скорость, об/мин: 10 000.
  • Страна-производитель: Россия.

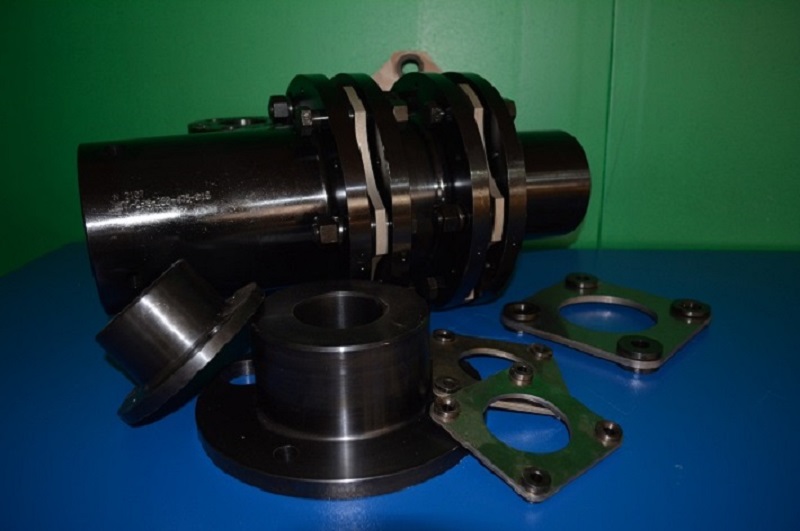

Муфта дисковая

Почему с «АНП Сервис» сотрудничают «Лукойл», «Газпром» и другие крупные компании

    Муфты дисковые или пластинчатые МПП «Динатэк»®:
  • Универсальны: они подходят для насосов, компрессоров, турбин, воздуходувок, конвейеров;
  • Подходят для эксплуатации в экстремальных условиях: при перепадах температур, повышенной влажности, запыленности. В том числе для эксплуатации во взрыво-, пожароопасных зонах;
  • Соответствуют регламентированным стандартам: ГОСТ, API, ISO.
  • Чтобы купить дисковую муфту от производителя, позвоните +7 (495) 627-57-27 или закажите звонок на сайте .
